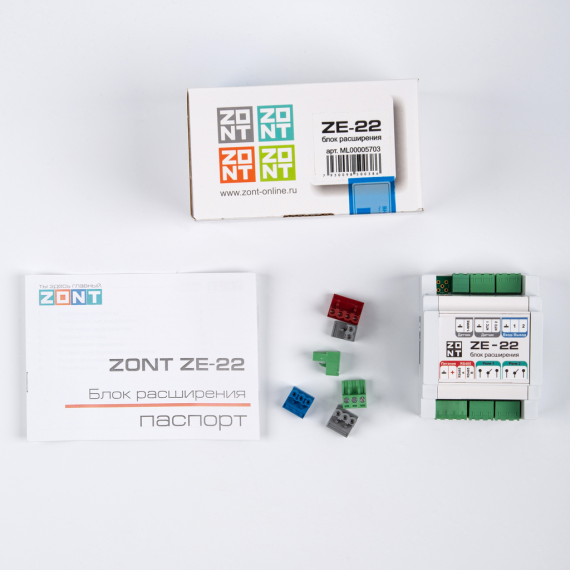

Блок расширения ZE-22
- Статусы наличия товаров
Для удобства пользования нашим сайтом, мы используем простые и понятные статусы товаров:
- товар находится на складе в Казани, срок готовности заказа от 1 часа.
- товар находится на региональных складах, срок готовности заказа от 2 до 6 дней.
- товар находится на складах производителя или будет изготавливаться для Вас. Сроки поставки необходимо согласовать с нашими менеджерами.
Предназначен для увеличения числа Входов/Выходов универсальных контроллеров
- Обеспечивает обмен данными с контроллером по интерфейсу RS-485
- Контролирует состояние охранных и информационных датчиков различного назначения
- Поддерживает подключение датчиков NTC, цифровых и аналоговых датчиков температуры
- Управляет работой релейных и универсальных выходов
- Поддерживает подключение дополнительных цифровых устройств
Подходит к приборам:
- ZONT H1000+ PRO
- ZONT H1000+ PRO.V2
- ZONT H1500+ PRO
- ZONT H2000+ PRO
- ZONT H2000+ PRO.V2
На объектах с многоконтурной системой отопления, где системой автоматизации могут быть охвачены несколько сооружений, для расширения аппаратных возможностей универсальных контроллеров ZONT H1000+ PRO, H1000+ PRO.V2, H1500+ PRO, H2000+ PRO, H2000+ PRO.V2 применяется блок расширения ZONT ZE-22.
Блок не требует отдельного программирования. При подключении к контроллеру в настройках автоматически появляется возможность использования входов и выходов блока для реализации алгоритмов контроля и управления.
2 дополнительных управляемых выхода Назначение универсальных выходов определяется настройкой основного контроллера ZONT. Каждый из них может быть использован как аналоговый вход для контроля датчиков различного назначения или как выход «открытый коллектор» для управления исполнительным механизмом и электрическим прибором.
2 дополнительных релейных выхода Блок расширения ZE-22 имеет 2 релейных выхода, реализуемых через встроенные реле (7А / DC 28В; 3А / AC 240В). Выходы используются для управления различными исполнительными механизмами и электрическими приборами.
2 специальных входа для датчиков NTC Предназначены для прямого подключения помехозащищенных датчиков NTC-10.
Интерфейс 1-WIRE для контроля цифровых датчиков температуры К блоку расширения ZONT ZE-22 предусмотрена возможность подключения шлейфа цифровых датчиков температуры DS18S20 / DS18B20.
Интерфейсы обмена данными с контроллером ZONT
RS-485 Блок расширения ZE-22 может подключаться к контроллеру ZONT через интерфейс RS-485. При таком виде связи оптимальное удаление блока от контроллера составляет 100м. При больших расстояниях рекомендуется устанавливать дополнительные резисторы 120 Ом между клеммами RS-485A и RS-485B с обоих концов линии и использовать специальную витую пару CAT5.
Радиочастоты
Для подключения радиодатчиков и устройств ZONT на защищенной частоте 868МГц понадобится радиомодуль.
