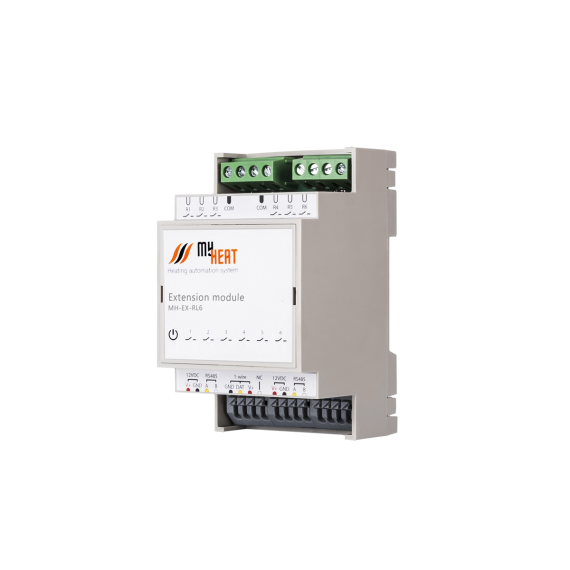

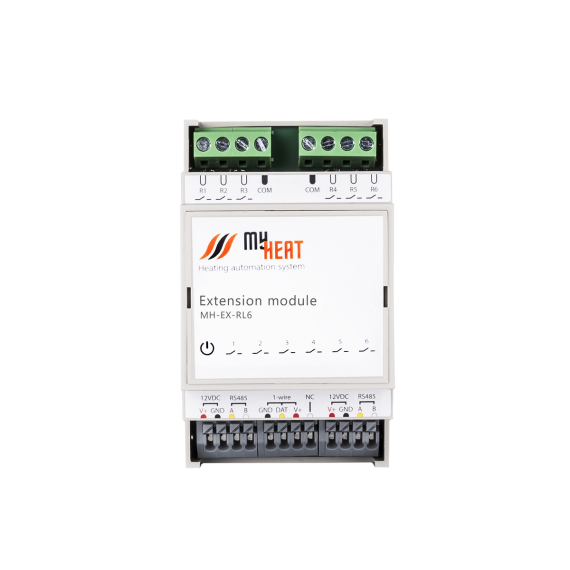

Релейный блок расширения MY HEAT RL6

Модуль MY HEAT RL6 подключается к контроллеру по проводной шине и предназначен для коммутации дополнительных шести выходов электрической нагрузки посредством электромагнитного реле.

Для связи с контроллером оснащен интерфейсом RS-485 (посредством внутреннего протокола MY HEAT).

Модуль оснащен интерфейсом 1-wire для подключения шлейфа цифровых датчиков температуры.

Ключевой особенностью модуля является встроенная функция ПИД-регулирования до 3-х контуров одновременно.

Модули расширения предназначены для использования в автоматизированных системах отопления и горячего водоснабжения под управлением теплового контроллера MY HEAT.

Модули расширяют возможности контроллера MY HEAT, предоставляя дополнительные функции, интерфейсы и порты ввода/вывода.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ МОДУЛЯ MY HEAT RL6

• Коммутация выходов электрической нагрузки посредством электромагнитного реле.
• Опрос цифровых температурных датчиков по шине 1-wire.
• ПИД-регулирование до трех контуров одновременно.
• Автоматическое восстановление работоспособности после сбоев.
• Индикация состояния.
• Используется реле для включения нагрузки, издающие щелчок при замыкании/размыкании.
• Взаимодействует с контроллером по проводной шине RS485.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ:

• Габаритные размеры, не более, мм (ШxГxВ) 52,3 x 90,2 x 57,8
• Способ крепления корпуса DIN-рейка
• Напряжение питания от 9 до 12 VDC
• Максимальная потребляемая мощность, Вт 8
• Интерфейс RS-485, внутренний протокол MY HEAT есть
• Беспроводной модуль нет
• Интерфейс 1-wire есть
• Количество коммутируемых выходов 6
• Тип коммутируемого выхода Э/м реле
• Максимальная электрическая нагрузка на выход до 3A, 250VAC до 3A, 30VDC
• Масса, гр. 400
