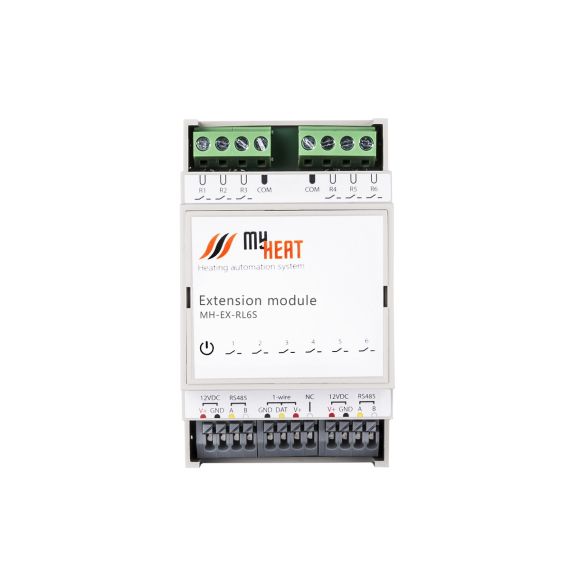

Симисторный блок расширения MY HEAT RL6S

Модуль MY HEAT RL6S подключается к контроллеру по проводной шине и предназначен для бесшумной коммутации дополнительных шести выходов электрической нагрузки посредством симистора.

Для связи с контроллером оснащен интерфейсом RS-485 (посредством внутреннего протокола MY HEAT).

Модуль оснащен интерфейсом 1-wire для подключения шлейфа цифровых датчиков температуры.

Ключевой особенностью модуля является встроенная функция ПИД-регулирования до 3-х контуров одновременно.

Модули расширения предназначены для использования в автоматизированных системах отопления и горячего водоснабжения под управлением теплового контроллера MY HEAT.

Модули расширяют возможности контроллера MY HEAT, предоставляя дополнительные функции, интерфейсы и порты ввода/вывода.

ФУНКЦИОНАЛЬНЫЕ ВОЗМОЖНОСТИ МОДУЛЯ MY HEAT RL6S

• Коммутация выходов электрической нагрузки посредством симистора.
• Опрос цифровых температурных датчиков по шине 1-wire.
• ПИД-регулирование до трех контуров одновременно.
• Автоматическое восстановление работоспособности после сбоев.
• Индикация состояния.
• Используется симистор для включения нагрузки и является бесшумным.
• Взаимодействует с контроллером по проводной шине RS485.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДУЛЯ:

• Габаритные размеры, не более, мм (ШxГxВ) 52,3 x 90,2 x 57,8
• Способ крепления корпуса DIN-рейка
• Напряжение питания от 9 до 12 VDC
• Максимальная потребляемая мощность, Вт 2
• Интерфейс RS-485, внутренний протокол MY HEAT есть
• Беспроводной модуль нет
• Интерфейс 1-wire есть
• Количество коммутируемых выходов 6
• Тип коммутируемого выхода Симистор
• Максимальная электрическая нагрузка на выход до 3A, 250VAC
• Масса, гр. 150
